摘要，下文介紹什么是電流互感器變比？電流互感器變比怎么選更合理？電流互感器變比匝數的關系等問題

　　一、什么是電流互感器變比

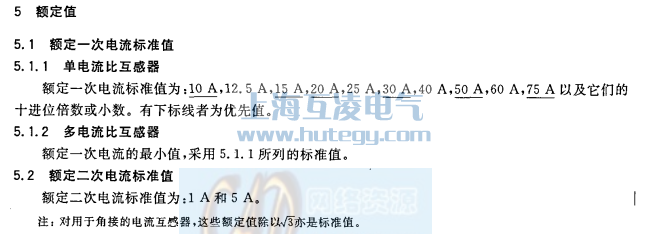

　　電流互感器既然用來變電流，那么它最主要的參數就是電流比。一次電流I1與二次電流I2之比，叫做實際電流比，一般用K表示，即：K=I1/I2為了生產和使用的方便，電流互感器的一次電流和二次電流都是規定有標準，叫做額定一次電流和額定二次電流。額定電流的意思就是說，在這個電流下，繞組可以長期通電而不被燒壞。當繞組的電流超過額定電流時，叫做過負荷。長期過負荷運行，會把繞組燒壞或降低互感器的壽命。這樣，額定一次電流I1n與額定二次電流I2n之比，就叫做額定電流比，用Kn表示，簡稱為電流比。

　　因此，一般所謂電流互感器的電流比，都是指它的額定電流比，即Kn=I1n/I2n

　　電流互感器銘牌中的電流比

　　二、電流互感器為什么有電流互感器電流比變比？

　　因為根據發電和用電的不同情況，線路上的電流大小不一，而且相差懸殊，有的只有幾安，有的卻大至幾萬安。要直接測量這些大大小小的電流，就需要根據線路電流的大小，制作相應為幾安直到幾萬安不同的許多電流表和其他電氣儀表。這樣就會給儀表制造帶來極大的困難。此外，有的線路是高壓的，例如22萬伏或1萬伏等高壓輸電供電線路，要直接用電氣儀表測量高壓線路上的電流，那是極其危險的，也是絕對不允許的。

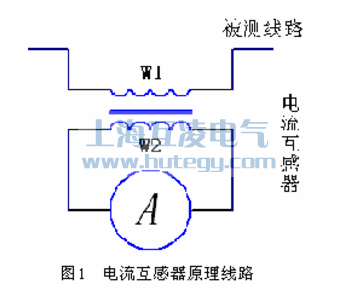

　　如果在線路上接入電流互感器變電流，那么就可以把線路上大大小小的電流，按不同的比例，統一變成大小相近的電流。只要用一種電流規格的電氣儀表，例如通用的電流為5A的電氣儀表，就可以通過電流互感器，測量線路上小至幾安和大至幾萬安的電流。同時電流互感器的基本結構和變壓器很相象，它也有兩個繞組，一個叫原邊繞組或一次繞組；一個叫副邊繞組或二次繞組。兩個繞組之間有絕緣，使兩個繞組之間有電的隔離。電流互感器在運行時一次繞組W1接在線路上二次繞組W2接電氣儀表，因此在測量高壓線路上的電流時，盡管原邊電壓很高，但是副邊電壓卻很低，操作人員和儀表都很安全。

三、電流互感器變比不合理有什么危害？

　　在 實際工作中電能計量裝置常常出現電流互感器(以下簡稱TA)和電能表選用不當、聯用不妥的現象,給供電企業造成很大損失。特別在農村用電中 ,存在問題更為普遍。由于TA過載、輕載帶有一定的隱蔽性,在進行追補電量時無法求證一個更正系數,因此必須合理配置TA,加強用電負荷的監督檢查,減少電量損失。

　　電流互感器變比選小的危害：這種狀況僅發生在電工對實際負荷調查不清，或用電戶增加了用電負荷的時候。曾有書上介紹TA最大工作電流可達其一次額定電流值的180％，這與DL／T448―2000規程規定不符。TA長時間過負荷運行也會增大誤差，并且鐵心和二次線圈會過熱使絕緣老化。所以，工作人員應經常測試實際負荷，及時調整TA變比。

　　電流互感器變比選大的危害：在實際工作中常發生。當用電處在輕負荷時，實際負荷電流將低于TA的一次額定電流的30％，特別當負載電流低到標定電流值的10％及以下時，比差增加，并且是負誤差。所以，為了避免TA長期運行在低值區間，對于農村負荷或變化較大的負荷，宜選用高于60％額定值，只要最大負荷電流不超過額定值的120％即可。

　　用電檢查人員應經常測試實際負荷,及時調整TA變比。

四、怎么選合理的選擇電流互感器變比？

電流互感器電流比跟穿心匝數的關系
當用戶負荷變更須變換電流互感器變比時，萬一銘牌遺失，首先，應該對電流互感器進行校驗，確定了互感器的最高一次額定電流之后，根據需要，再進行變比與匝數的換算。

　　換算公式舉例：

　　最高一次額定電流為150A的電流互感器要作50/5的互感器使用，換算公式為：

　　一次穿芯匝數=現有電流互感器的最高一次額定電流/需變換互感器的一次電流=150/50=3匝

　　即變換為50/5的電流互感器，一次穿芯匝數是3匝。

　　由此推算出最高一次額定電流，如原電流互感器的變比為50/5，穿芯匝數為3匝，要將其變?yōu)?5/5的互感器使用時，首先，計算出最高一次額定電流：最高一次額定電流=原使用中的一次電流×原穿芯匝數=50×3=150A,變換為75/5后的穿芯匝數為150/75=2匝

　　即原穿芯匝數為3匝的50/5的電流互感器變換為75/5的電流互感器用時，穿芯匝數應變?yōu)?匝。

　　再如原穿芯匝數4匝的50/5的電流互感器，需變?yōu)?5/5的電流互感器使用，我們先求出最高一次額定電流為50×4=200A，變換使用后的穿芯匝數應為200/75≈2.66匝，在實際穿芯時繞線匝數只能為整數，要么穿2匝，要么穿3匝。

　　當我們穿2匝時，其一次電流已變?yōu)?00/2=100A了，形成了100/5的互感器，這就產生了誤差，誤差為（原變比—現變比）/現變比=（15—20）/20=--0.25即—25%，也就是說我們?nèi)暨€是按75/5的變比來計算電度的話，將少計了25%的電量。而當我們穿3匝時，又必將多計了用戶的電量。因為其一次電流變?yōu)?00/3=66.66A，形成了66.6/5的互感器，誤差為（15—13.33）/13.33=0.125即按75/5的變比計算電度時多計了12.5%的電度。所以當不知道電流互感器的最高一次額定電流時，不能隨便更換變比，否則極易造成計量誤差。

　　測量和計量儀表與互感器間準確級配置

　　通常電壓表、電流表、功率表準確級為1.5~2.5級;頻率表為0.5級;與儀表連接的分流器,附加電阻,電量變送器為0.5級.

　　相配置的互感器準確級,如僅作電壓,電流測量用,一般不低于1級,非重要回路電流表(2.5級),可使用3級;如組合使用,應不低于回路內儀表的最高準確級.

　　五、為什么推薦選用規格為1A的電流互感器？

　　國際GB1208-1997《電流互感器》第4.2.2項中規定,額定二次電流標準值為1A、2A和5A，優先值為5A。但是傳輸距離較大時,1A和5A相比有較多優點:

　　◆線路功耗降低,線路功率與通過電流平方成正比,二次電流為1A的互感器和5A相比降低功耗25倍,即1A的功率僅5A的4%,在設計1A系統時,一般需要計算測量和保護儀表的阻抗(忽略接觸電阻)

　　◆傳輸距離加大:電流互感器二次負荷計算公式S=I2Z,在相同負載下,二次電流為1A互感器的傳輸距離是5A的25倍,這樣可避免選5/1A中間互感器或選用大容量互感器.

　　◆電線截面減小:大中型工廠,當儀表和互感器安裝距離較遠(例如80米),從表2可以看出,當選用5A、10VA互感器,電線截面經計算需8mm2,如選用1A、2.5VA互感器,電線截面僅需1.5mm2

　　目前隨著計算機和數控儀表的普及和發展,額定二次電流為1A及以下規格的電流互感器選型已較普遍.

　　六、正確穿繞的方法

　　我們首先應根據負荷的大小確定互感器的倍率,然后將一次線按要求從互感器的中心穿繞,注意不能以繞在外圈的匝數為繞線匝數,應以穿入電流互感器內中的匝數為準.

　　如最大變流比為150/5的電流互感器,其一次最高額定電流為150A,如需作為50/5的互感器來用,導線應穿繞150/50=3匝,即內圈穿繞3匝,此時外圈為僅有2匝(即不論內圈多少匝,只要你是從內往外穿,那么外圈的匝數總是比內圈少1匝的,當然如果導線是從外往內穿則反之),此時若以外圈匝數計,外圈3匝則內圈實際穿芯匝數為4匝,變換的一次電流為150/4=37.5A,變成了37.5/5的電流互感器,倍率為7.5,而在抄表中工作人員是以50/5、倍率為10的電流互感器來計算電度的,其誤差為:(10-7.5)/7.5=0.33即多計電度33%。
